VCDS - Nakódování baterie

Poznamenejte si původní hodnoty před pokusem cokoliv změnit.
Špatné kódování může nepříznivě ovlinit funkci řídící jednotky

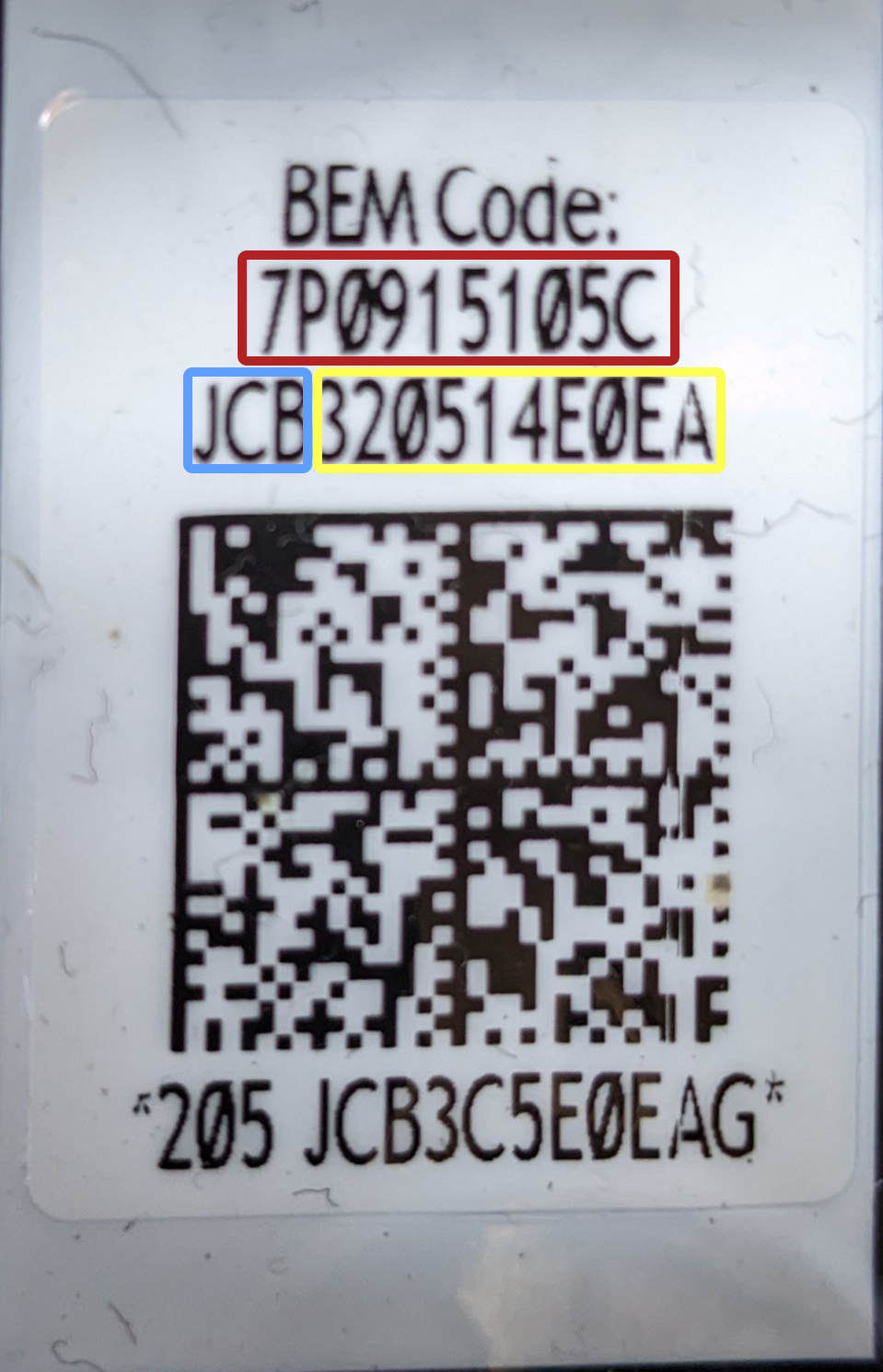

BEM code štítek

první řádek je číslo dílu
první tři znaky v druhém řádku je označení výrobce
druhý řádek bez prvních třech znaků je sériové číslo

Označení výrobce

5DO = Boading	TU3 = Exide
MLA = Moll	JCB = JCI
VA0 = Varta	UM5 = Akuma
BA2 = Banner	EPN = EPN

Kódování baterie v případě že máte ŘJ [61 - Regulace baterie] varianta 1

61 - Regulace baterie »
[ Kódování - 07 ] »
Kódování baterie »

• Číslo dílu (10 nebo 11 místné)
první řádek z BEM kódu
• Seriové číslo (10ti místné)
přepíšeme druhý řádek bez prvních třech znaků, první tři znaky jsou výrobce baterie
• Vendor
zde zvolíme výrobce baterie

Kódování baterie v případě že máte ŘJ [61 - Regulace baterie] varianta 2

61 - Regulace baterie »
[ Přizpůsobení II - 0A ] »

• Kanál 04 - Informace/nahrazeni baterie
zde vidím kód v tomto formátu 072 VA0 1111111111
072 - kapacita baterie v Ah, zde se jedná o 72Ah
VA0 - značka baterie v tomto případě Varta
1111111111 - 10ti místné výrobní číslo baterie (druhý řádek BEM kódu bez prvních třech znaků označující značku baterie)

Kódování baterie přes ŘJ [19 - CAN Gateway] s protokolem UDS

19 - CAN Gateway »
[ Přizpůsobení - 10 ] »

• IDE03256-MAS06105-Přizpůsobení:akumulator-kapacita » Nová hodnota “kapacita akumulatoru”
• IDE03256-MAS06106-Přizpůsobení:akumulator-technologie » Nová hodnota “zvolte příslušný typ baterie”
• IDE03256-MAS06107-Přizpůsobení:akumulator-výrobce » Nová hodnota “značka akumulátoru”
• IDE03256-MAS06108-Přizpůsobení:akumulator-sériové číslo » Nová hodnota “druhý řádek BEM kódu bez prvních třech znaků”

Kódování baterie přes ŘJ [19 - CAN Gateway] s protokolem CAN

19 - CAN Gateway »
[ Přizpůsobení II - 0A ] »

• Kanál 04 - Informace/nahrazeni baterie
zde vidím kód v tomto formátu NNNNNNNNNNN XXX ZZZZZZZZZZ
NNNNNNNNNNN - číslo dílu, první řádek BEM kódu (musí obsahovat 11 znaků, v případě že máte baterii s 10 znaky vložte dvě mezery mezi číslo dílu a značkou akumulátoru)
XXX - značka akumulátoru, druhý řádek první tři znaky
ZZZZZZZZZZ - 10ti místné výrobní číslo baterie (druhý řádek BEM kódu bez prvních třech znaků označující značku baterie)
